Aérothermes
Puissance et efficacité, telle est la devise de nos aérothermes de conception robuste. Assemblés dans un seul objectif, chauffer économiquement et efficacement l’environnement ambiant.
Disponible en plusieurs modèle allant de 100,000 BTU/h à 400,000 BTU/h, permettant d’offrir une large gamme de choix selon le type de projet, et ce dans de nombreux domaines : les serres, les fermes, les séchoirs, les usines, les garages, les ateliers, les entrepôts et bien d’autres applications variées.
Aussi disponibles sur demande
Aérothermes basse température pour chaudières à condensation.

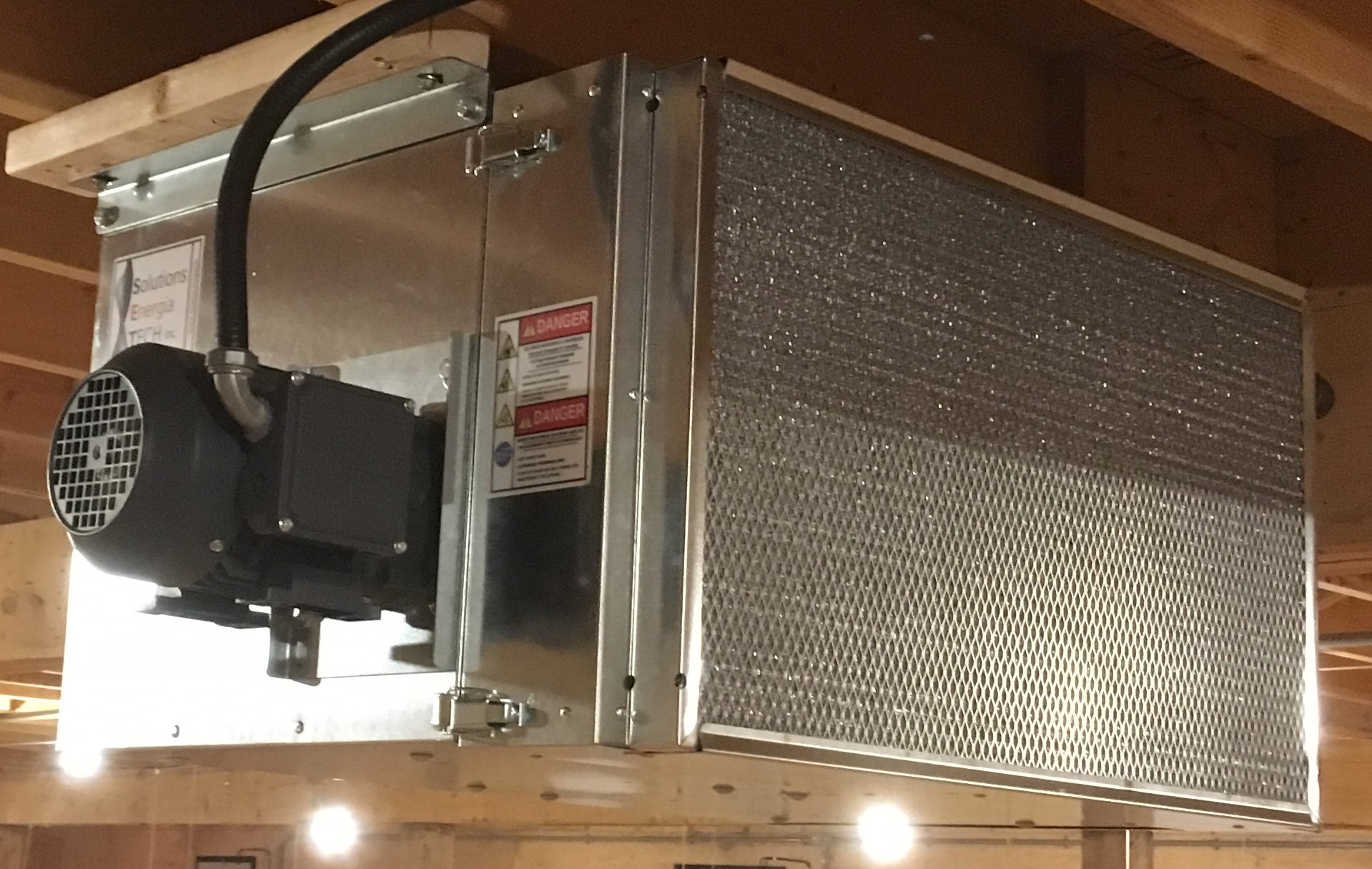

Notre échangeur haute performance en tube de cuivre et ailettes aluminium couplé à notre puissant ventilateur centrifuge silencieux (populairement appelé « cage d’écureuil »), permet de convertir très facilement l’eau ou le glycol chaud en un puissant et uniforme jet d’air chaud.
Les pièces sont faciles d’accès pour les travaux d’entretien, les réparations et les remplacements. Les moteurs sont directement accessibles sur le côté de l’appareil.
Avantages
Installation et entretien facile
Conçu de façon robuste en acier galvanisé
Ventilateur centrifuge haute performance
Configuration horizontale
Échangeur en tube de cuivre et ailettes en aluminium épais
Motorisation résistante à la poussière IP55 (En option motorisation anti-déflagration)
Filtre à haute efficacité inclus
Sortie d’aérotherme personnalisable (en option)
Panneau de contrôle (en option)
Eau chaude ou propylène glycol 50 %
| SPÉCIFICATIONS | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Capacité [BTU/h] | VEntilateur | Dimensions (pouces) | Connexions | Moteur | Poids [LBS] | ||||||
| A | B | C | D | Entrée | Retour | Puissance [HP] | Vitesse [RPM] | Tension disponible | ||||
| AER-AVI-100 | 100 000 | Simple | 23 1/2" | 25 11/32" | 18 1/4" | 19 5/32" | 1" MPT | 1" MPT | 3/4 | 1800 | 120/240V 208-230/460V 600V |
109.7 |
| AER-AVI-150 | 150 000 | Double | 35 1/2" | 25 11/32" | 18 1/4" | 19 5/32" | 1" MPT | 1" MPT | 1 | 1800 | 120/240V 208-230/460V 600V |
177.2 |
| AER-AVI-200 | 200 000 | Double | 35 1/2" | 25 11/32" | 18 1/4" | 19 5/32" | 1" MPT | 1" MPT | 1 1/2 | 1800 | 120/240V 208-230/460V 600V |
195.2 |
| AER-SER-200 | 200 000 | Double | 35 1/2" | 25 11/32" | 18 1/4" | 19 5/32" | 1" MPT | 1" MPT | 1 1/2 | 1800 | 120/240V 208-230/460V 600V |
189.2 |
| AER-SER-250 | 250 000 | Double | 35 1/2" | 25 11/32" | 18 1/4" | 19 5/32" | 1" MPT | 1" MPT | 1 1/2 | 1800 | 120/240V 208-230/460V 600V |
210.7 |
| AER-SER-300 | 300 000 | Double | 41 1/2" | 29 3/16" | 22 1/4" | 22" | 1" MPT | 1" MPT | 1 1/2 | 1800 | 120/240V 208-230/460V 600V |
234.7 |
| AER-SER-400 | 400 000 | Double | 48" | 31 5/16" | 25 1/4" | 24" | 1-1/4" MPT | 1-1/4" MPT | 1 1/2 | 1800 | 120/240V 208-230/460V 600V |
291.0 |
| Modèle | USGPM | Température d'entrée d'eau (160°F) | Température d'entrée d'eau (180°F) | Température d'entrée d'eau (200°F) | CFM | FPM | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacité [MBH] | T° sortie eau [°F] | Perte de charge [ftW.G.] | T° sortie air [°F] | Capacité [MBH] | T° sortie eau [°F] | Perte de charge [ftW.G.] | T° sortie air [°F] | Capacité [MBH] | T° sortie eau [°F] | Perte de charge [ftW.G.] | T° sortie air [°F] | ||||
| AER-AVI-100 | 8 | 78.9 | 139.9 | 1.3 | 102.5 | 95.5 | 155.5 | 1.3 | 111.4 | 112.3 | 171 | 1.3 | 120.4 | 1700 | 906.7 |
| 9 | 81.0 | 141.6 | 1.7 | 103.6 | 98.1 | 157.6 | 1.6 | 112.8 | 115.2 | 173.6 | 1.6 | 122.0 | |||
| 10 | 82.8 | 143.1 | 2.0 | 104.6 | 100.2 | 159.4 | 2.0 | 113.9 | 117.7 | 175.7 | 2.0 | 123.3 | |||
| 11 | 84.4 | 144.4 | 2.5 | 105.5 | 102.0 | 161.0 | 2.4 | 114.9 | 119.8 | 177.5 | 2.4 | 124.5 | |||
| 12 | 85.7 | 145.4 | 2.9 | 106.1 | 103.6 | 162.3 | 2.9 | 115.8 | 121.6 | 179.1 | 2.8 | 125.4 | |||
| AER-AVI-150 | 8 | 118.7 | 129.7 | 1.4 | 100.2 | 143.6 | 143.2 | 1.4 | 108.7 | 168.6 | 156.5 | 1.4 | 117.1 | 2700 | 864 |
| 9 | 122.8 | 132.1 | 1.8 | 101.6 | 148.5 | 146.1 | 1.8 | 110.3 | 174.3 | 160.1 | 1.8 | 119.1 | |||
| 10 | 126.2 | 134.2 | 2.2 | 102.8 | 152.6 | 148.7 | 2.2 | 111.7 | 179.0 | 163.1 | 2.2 | 120.7 | |||
| 11 | 129.2 | 136.0 | 2.7 | 103.8 | 156.1 | 150.9 | 2.6 | 112.9 | 183.1 | 165.7 | 2.6 | 122.0 | |||
| 12 | 131.8 | 137.6 | 3.2 | 104.7 | 159.1 | 152.8 | 3.1 | 113.9 | 186.6 | 167.9 | 3.1 | 123.2 | |||
| AER-AVI-200 | 8 | 157.6 | 119.8 | 1.6 | 113.4 | 190.5 | 131.1 | 1.6 | 124.6 | 223.7 | 142.3 | 1.5 | 135.8 | 2700 | 864 |
| 9 | 163.8 | 122.8 | 2.0 | 115.5 | 198.0 | 134.8 | 2.0 | 127.1 | 232.3 | 146.8 | 1.9 | 138.7 | |||
| 10 | 169.0 | 125.5 | 2.5 | 117.3 | 204.2 | 138.1 | 2.4 | 129.2 | 239.6 | 150.6 | 2.4 | 141.2 | |||
| 11 | 173.5 | 127.8 | 3.0 | 118.8 | 209.6 | 140.9 | 2.9 | 131.0 | 245.8 | 153.9 | 2.8 | 143.3 | |||
| 12 | 177.4 | 129.8 | 3.5 | 120.1 | 214.2 | 143.4 | 3.4 | 132.6 | 251.1 | 156.8 | 3.4 | 145.1 | |||
| AER-SER-200 | 8 | 151.5 | 121.3 | 1.4 | 109.5 | 183.6 | 132.9 | 1.4 | 120.0 | 183.6 | 132.9 | 1.4 | 120.0 | 2800 | 896 |
| 9 | 157.9 | 124.2 | 1.8 | 111.6 | 191.4 | 136.4 | 1.8 | 122.5 | 191.4 | 136.4 | 1.8 | 122.5 | |||
| 10 | 163.5 | 126.6 | 2.2 | 113.4 | 198.0 | 139.4 | 2.2 | 124.7 | 198.0 | 139.4 | 2.2 | 124.7 | |||
| 11 | 168.3 | 128.8 | 2.7 | 115.0 | 203.7 | 142.0 | 2.6 | 126.6 | 203.7 | 142.0 | 2.6 | 126.6 | |||
| 12 | 172.4 | 130.7 | 3.2 | 116.3 | 208.6 | 144.3 | 3.1 | 128.2 | 208.6 | 144.3 | 3.1 | 128.2 | |||
| AER-SER-250 | 10 | 197.8 | 119.6 | 2.2 | 127.0 | 239.0 | 130.9 | 2.2 | 141.0 | 280.4 | 142.2 | 2.2 | 155.0 | 2700 | 864 |
| 11 | 203.4 | 122.2 | 2.7 | 128.9 | 245.7 | 134.1 | 2.6 | 143.3 | 288.2 | 145.9 | 2.6 | 157.7 | |||
| 12 | 208.3 | 124.6 | 3.2 | 130.6 | 251.5 | 137.0 | 3.1 | 145.2 | 294.9 | 149.3 | 3.1 | 159.9 | |||
| 13 | 212.5 | 126.6 | 3.7 | 132.0 | 256.5 | 139.5 | 3.7 | 146.9 | 300.8 | 152.3 | 3.6 | 161.9 | |||
| 14 | 216.2 | 128.5 | 4.3 | 133.3 | 260.9 | 141.7 | 4.2 | 148.4 | 305.8 | 154.9 | 4.2 | 163.6 | |||
| AER-SER-300 | 10 | 234.1 | 112.2 | 2.2 | 117.9 | 283.0 | 121.9 | 2.2 | 130.0 | 332.1 | 131.5 | 2.2 | 142.1 | 3700 | 778.95 |
| 11 | 249.9 | 117.5 | 3.2 | 121.8 | 293.1 | 125.3 | 2.6 | 132.5 | 343.8 | 135.5 | 2.6 | 145.0 | |||
| 12 | 256.4 | 119.7 | 3.7 | 123.4 | 301.9 | 128.4 | 3.1 | 134.6 | 354.0 | 139.1 | 3.1 | 147.5 | |||
| 13 | 262.1 | 121.8 | 4.3 | 124.8 | 309.6 | 131.1 | 3.7 | 136.6 | 363.0 | 142.4 | 3.6 | 149.8 | |||
| 14 | 262.1 | 121.8 | 4.3 | 124.8 | 316.4 | 133.6 | 4.2 | 138.2 | 371.0 | 145.3 | 4.1 | 151.7 | |||
| AER-SER-400 | 14 | 317.3 | 113.7 | 2.3 | 121.1 | 383.0 | 123.8 | 2.3 | 133.8 | 449.0 | 133.6 | 2.2 | 146.5 | 4750 | 740.26 |
| 15 | 324.8 | 115.8 | 2.6 | 122.6 | 392.1 | 126.3 | 2.6 | 135.5 | 459.5 | 136.8 | 2.5 | 148.5 | |||
| 16 | 331.6 | 117.7 | 3.0 | 123.9 | 400.2 | 128.7 | 2.9 | 137.1 | 469.0 | 139.5 | 2.9 | 150.3 | |||
| 17 | 337.8 | 119.4 | 3.3 | 125.1 | 407.6 | 130.8 | 3.3 | 138.5 | 477.6 | 142.0 | 3.2 | 152.0 | |||
| 18 | 343.4 | 121.0 | 3.7 | 126.1 | 414.3 | 132.8 | 3.6 | 139.8 | 485.3 | 144.4 | 3.6 | 153.5 | |||

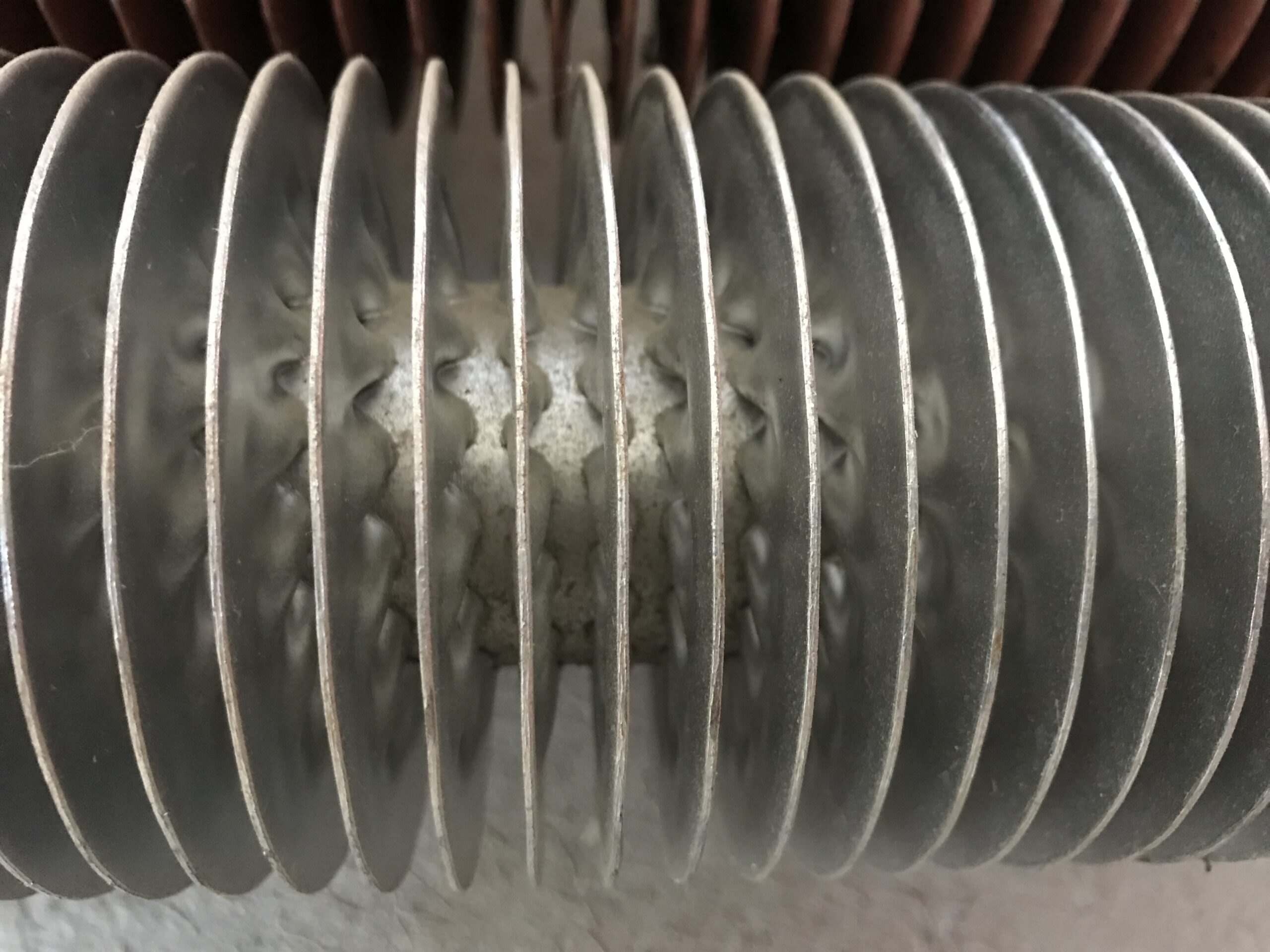

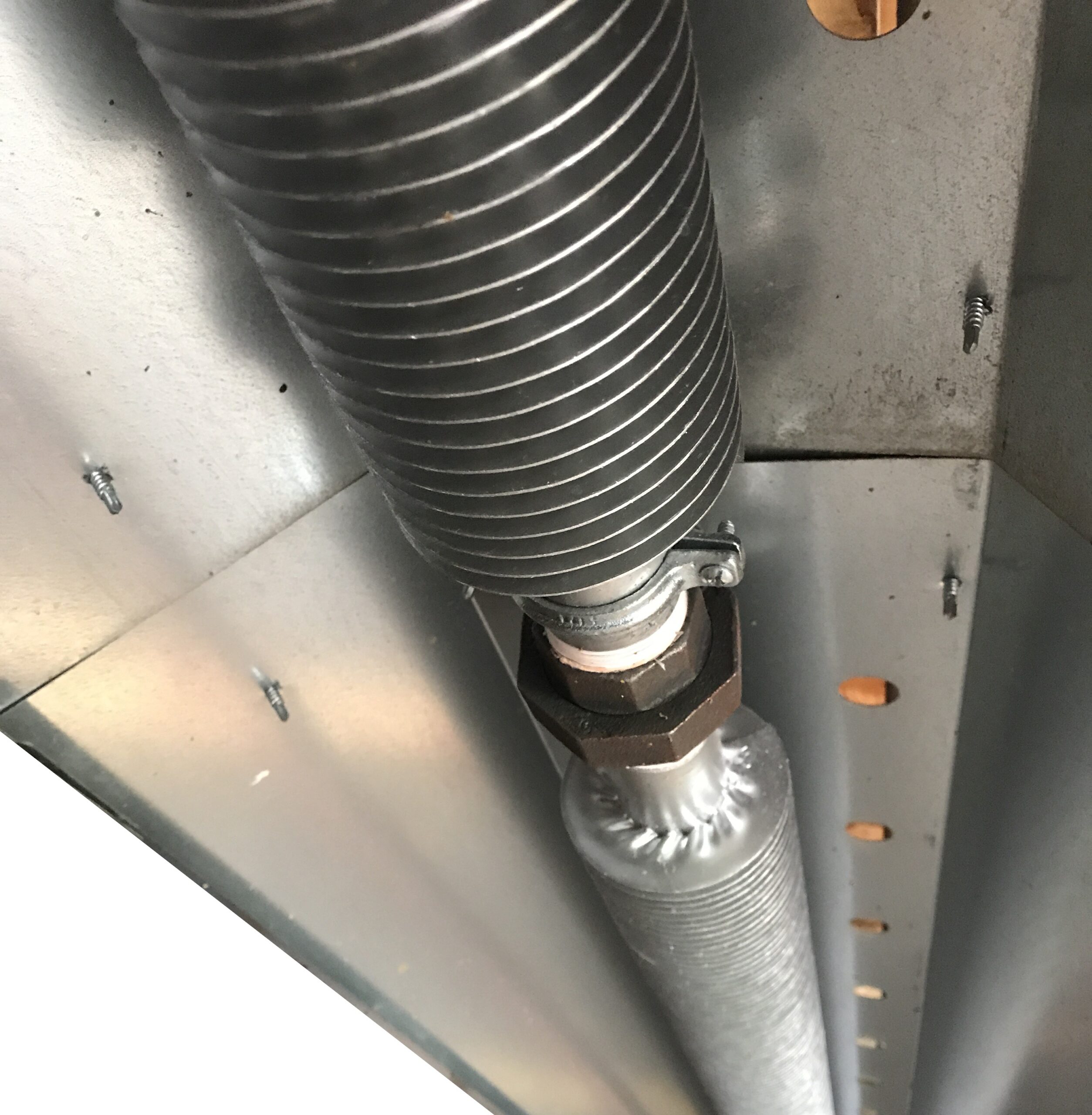

Tuyaux à ailettes
Caractéristiques
- Diamètre du tube caloporteur disponible : Ø1 1/4", Ø1 ½’’ et Ø2’’;
- Matériel du tube caloporteur : Acier selon ANSI B36.10M – Cédule 40;
- Nombre d’ailettes par pied : 38;
- Diamètre extérieure des ailettes : Ø3 5/8", Ø3 7/8’’ et Ø4 3/8’’;
- Matériel des ailettes : Acier selon ASTM A1008;
- Longueur des tuyaux : 5 pieds, 10 pieds ou selon vos besoins sur demande;
- Couleur : Peinture aluminium;
- Peut-être muni d’un abat-jour réflecteur de chaleur vers le plancher en acier galvanisé;
- Vendu avec toutes les pièces requises pour l’assemblage.
